什么是轻触开关
轻触开关基础知识
以“切实的手感”提升电子设备操作性的开关
车载设备、相机、办公自动化（OA）设备、工业设备、医疗设备等，我们的身边充斥着数不胜数的电子设备。
在操作这些设备时，“指尖能感知按钮已被按下”的触觉，是确保舒适操作和防止误操作不可或缺的要素。
实现这种操作感的代表性电子元器件，正是“轻触开关（Tactile Switch）”。
轻触开关作为一种体积极小却能提供可靠点击感的开关，已被广泛采用在众多电子设备中。
轻触开关的结构
轻触开关是一种在按钮被按下的瞬间即可获得点击感（触觉反馈 / Tactile feedback）的瞬动开关※Momentary switch
它仅在被按压期间保持 ON 状态，松开手指后即恢复至原始状态。
其内部内置了金属弹片（Metal dome）或板簧等部件。当施加超过一定阈值的负荷时，弹片会发生反转并使触点导通。 由于在此瞬间会产生“咔哒”的触感，用户无需通过视觉确认，即可识别出操作已被执行。
※瞬动开关（Momentary switch）是指：仅在按钮被按压期间触点状态发生变化，当停止操作时自动恢复至原始状态的开关。
-
轻触开关的内部结构
典型的轻触开关由以下部件构成
盖板
推杆 / 按键
金属弹片 / 反转弹簧
基座
固定触点
端子
虽然结构极其简单，但通过以下要素的组合，按压手感会发生显著变化：
金属弹片（反转弹簧）的特性与形状
触点结构与行程 -
-
什么是金属弹片（反转弹簧）金属弹片是轻触开关的核心部分。当操作负荷（Operating force）达到一定阈值时，弹片会发生反转，并在瞬间产生
电气导通
点击感 / 触觉反馈
点击声
金属弹片的材质、板厚、直径和曲率会使按压手感产生巨大的变化。 -
轻触开关的手感由什么决定？
操作负荷（Operating Force）
操作负荷是指使开关动作所需的按压力量。
太轻→容易导致误操作
太重 →容易导致手指疲劳
每种用途都有其最优值。
行程（Stroke）
行程是指按下开关时，推杆移动的距离。
行程长→按压感强
行程短→适合高速输入
点击率（Click Ratio）
点击率是指按下开关时所感受到的点击感强度的数值指标。
点击率＝(峰值负荷−底端负荷)÷峰值负荷×100
点击率越高，“咔哒咔哒”的触感就越清脆明显。
-

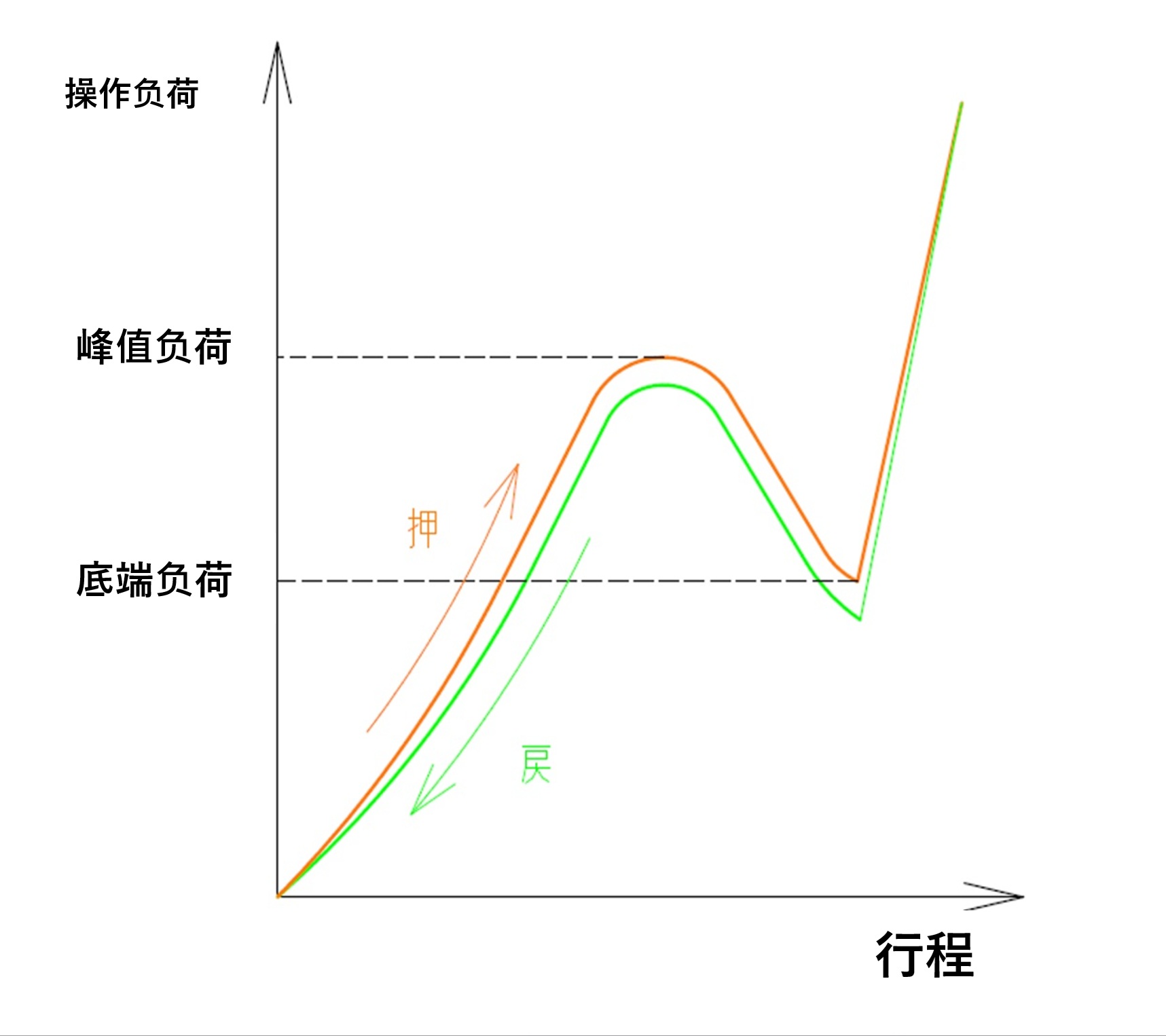

什么是 F-S 曲线（操作负荷-行程曲线）？
纵轴･･･操作负荷（Operating Force）
横轴･･･行程（Stroke）仅通过观察该曲线，即可了解操作负荷、行程、点击率等动作特性。
神明电机可根据您的具体用途，提供最优的 F-S 曲线（手感）方案。 -
为什么选择轻触开关？
１．明确的触觉反馈（Distinct Tactile Feedback）
用户可以通过指尖确认操作，从而减少误操作。
特别是在车载设备和工业设备中，这有助于提升安全性。。
２．小型、薄型设计（Compact and Low-Profile Design）
近年来，电子设备正朝着小型化、薄型化方向不断发展。
轻触开关即使在有限的空间内也能进行实装，非常适合高密度贴装（High-density mounting）。
３．长寿命（Long Operating Life)
根据产品的不同，可实现数十万次至数百万次的操作寿命。
即使在频繁操作的设备中也能放心使用。
４．易于实装（Ease of Mounting）
支持表面贴装（SMD）类型和插件（Through-hole）类型等多种实装方式。
轻触开关的主要用途
-
1．車載機器 换挡杆、方向盘周边、中控台
-
2．消费电子 相机、音响设备、遥控器
-
3．OA 设备 打印机、多功能一体机（MFP）、POS 终端
-
4．工业设备 控制盘、操作面板、FA（工厂自动化）设备
-
5．医疗设备 各类操作面板、分析仪器、检查装置
轻触开关选型要点
在选型时，确认以下项目至关重要：
操作负荷（Operating Force）
行程（Stroke）
点击率（Click Ratio）
接触电阻（Contact Resistance）
额定电流与电压（Rated Current & Voltage）
操作寿命（Operating Life）
使用温度范围（Operating Temperature Range）
防水性能 / 密封性能（Waterproof / Sealing Performance）
实装方法（Mounting Method）
实装空间（Mounting Space）
根据用途选定最优规格，有助于提升整体产品的品质和操作性。
神明电机的轻触开关
神明电机开发并制造适应多种用途的轻触开关。
我们充分利用并积累了在广泛领域中培养的技术——包括车载设备所需的高可靠性，以及消费电子、工业设备、OA设备等领域的丰富经验，为您提供贴合客户需求的优质产品。
此外，除了标准品外，我们还承接根据客户要求（如操作负荷、行程、触觉感、端子形状、实装方法等）进行定制化（Custom）对应的业务。 我们能够根据客户所追求的规格（如产品小型化、高耐久化、高可靠性等）提供量身定制的方案。
关于轻触开关的咨询，欢迎随时联系我们
神明电机长期以来一直致力于各类开关的开发与制造。
为了实现客户所追求的点击感、操作负荷、行程等操作手感，我们从设计阶段起便为您提出最优的规格方案。
同时，除了标准品外，我们还支持专属的定制设计（Custom Design）。
我们将充分利用在车载设备、相机、OA设备、工业设备、医疗设备等广泛领域中积累的技术，为您提供高品质、高可靠性的轻触开关。
从标准品的选型到定制设计，有关轻触开关的任何咨询，欢迎随时与我们联系。
