マイクロスイッチとは

本ページでは、家電や自動車、産業機械などで広く使われるマイクロスイッチの基本情報や
種類、動作、特長について詳しく紹介します。

マイクロスイッチの基本

マイクロスイッチとは

マイクロスイッチとは、わずかな力で動作する小形のスイッチのことです。微小接点間隔とスナップアクション機構を持ち、規定された動きと力で開閉動作する接点機構がケースで覆われています。外部には検出物に応じて様々な形状のアクチュエーターを取り付けることが可能です。

マイクロスイッチの種類

マイクロスイッチは、その名の通り小形であること、そしてわずかな力で確実に動作する点から、家電製品、OA機器、FA/産業機器、車載機器、医療機器など、幅広い分野で利用されています。例えば、事務機器のインターロックスイッチ、エアコンのお掃除ロボ検知、洗濯機の蓋ロック検知、自販機の売切れ検知、シフトレバーのポジション検知など、私たちの身の回りにはマイクロスイッチを利用している製品で溢れています。

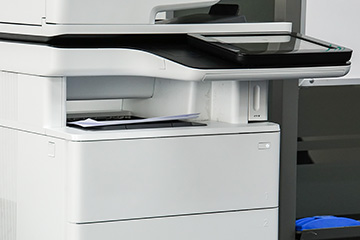

複写機のインターロックスイッチ
（扉の開閉検知）

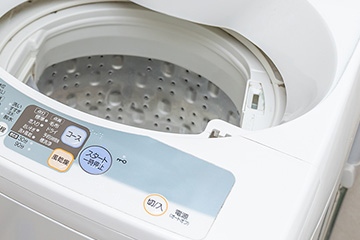

洗濯機の蓋ロック検知

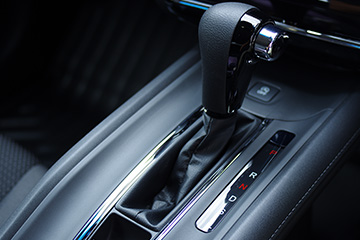

車のシフトレバー検知

マイクロスイッチの基本的な特徴と動作情報

マイクロスイッチの動作

マイクロスイッチの動作は、“クリック感” と呼ばれる独特の感触を伴うことが特徴です。これは、内部のスナップアクション機構によって、接点が瞬時に切り替わるために生じます。
スナップアクション機構はON/OFFの切り替えを素早く行い、不安定な中間状態を防ぐ役割を果たします。これにより、接触不良やチャタリング（信号の不安定化）を防ぎ、安定した動作を実現しています。

スナップアクション機構について

スナップアクション機構は、マイクロスイッチの動作の安定性と信頼性を高める上で重要な役割を果たしています。この機構は、アクチュエータに一定以上の力が加わると、内部の接点を瞬時に移動させる仕組みを持っています。これにより、接点の開閉が明確になり、接触不良や摩耗を低減することができます。また、スナップアクション機構は、外部からの振動や衝撃の影響を受けにくく、過酷な環境下でも安定した動作を維持することが可能です。

マイクロスイッチ選定時のポイント

精度要求と耐久性のバランス

マイクロスイッチの選定では、用途に合わせた精度と耐久性のバランスが重要です。高い精度が求められる測定機器や医療機器には、動作ポイントのばらつきが少なく、長寿命な製品が適しています。一方、家電製品や玩具など、動作回数が多くない用途には、価格を抑えた汎用的な製品を選ぶことができます。

使用環境

マイクロスイッチは、使用環境の温度、湿度、塵埃、振動などによって性能が影響を受ける可能性があり、高温多湿な環境では耐環境性に優れた製品を選ぶ必要があります。また、屋外や粉塵の多い環境では、防塵・防水性能を備えた製品が適しています。

故障時の影響範囲の評価

マイクロスイッチの故障は、機器全体の動作停止や誤動作につながる可能性があります。安全性が求められる機器や故障時の影響が大きい機器には、信頼性の高い製品を選ぶことが重要です。また、冗長設計やフェールセーフ設計など、故障対策を施すことも有効です。

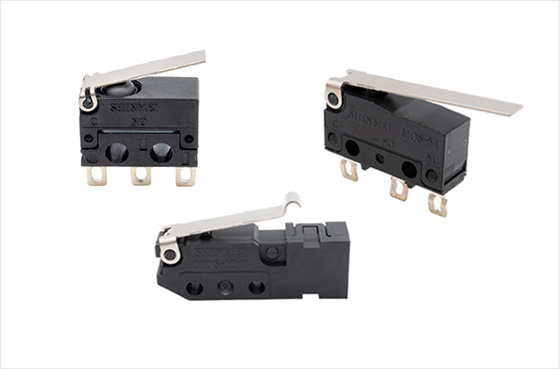

神明電機のマイクロスイッチ

神明電機のマイクロスイッチの特長

当社のマイクロスイッチは、30年の生産実績があり高品質で信頼性のある製品です。また、絶え間ない技術レベルの向上と品質を追求することにより様々な産業用途において確かな信頼を獲得しています。

高い耐久性と長寿命

接点の高精度な設計により、数百万回の動作にも耐えることができます。厳しい環境（高温·低温·湿気·振動）でも安定した性能を発揮します。

小型で高感度な動作

コンパクトなため、限られたスペースにも組み込みやすく、小さな力で確実にON/OFFの動作を実現します。

確実なスイッチング動作

一定の作動点でON/OFFが切り替わるため、誤動作が少なく、スナップアクション機構による高速な接点動作で、信頼性が向上します。

多様な用途に対応

家電、自動車、産業機器、医療機器など幅広い分野で使用できます。防滴・防塵タイプ、レバー・ローラー付きなど、用途に応じたバリエーションが豊富です。

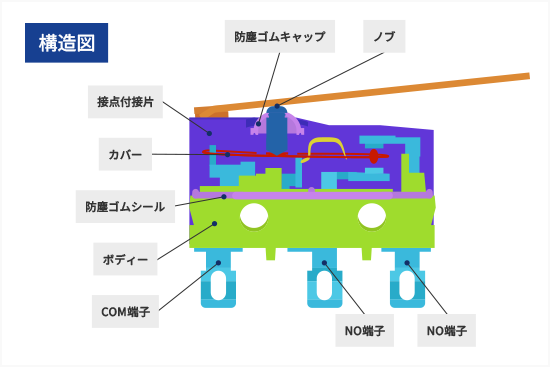

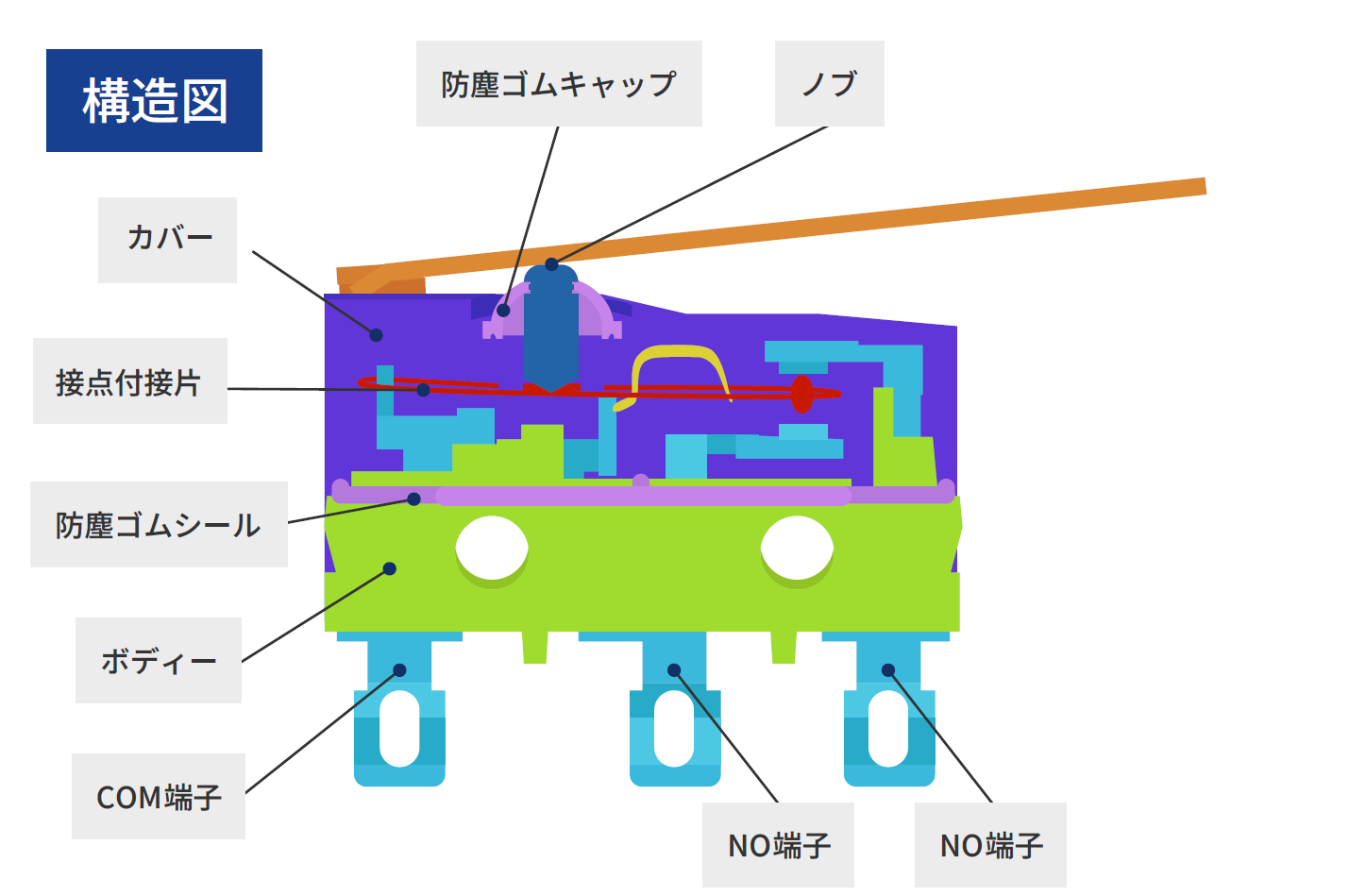

神明電機のマイクロスイッチの技術的特長

半田フラックスが流入しにくいインサート端子構造となっています。低動作力（0.25N）から高動作力（1.47N）まで4種類のバリエーションを揃えています。端子形状は半田付け端子、プリント板用端子、タブ#110 端子、左右アングル端子をシリーズ化しています。

動作に必要な力	1：⁨⁩MAX⁨⁩0.25N（25gf）　5：⁨⁩MAX⁨⁩0.98N（100gf）　3：⁨⁩MAX⁨⁩0.49N⁨⁩（100gf）　7：⁨⁩MAX⁨⁩1.47N⁨⁩（150gf）
端子形状	無表示：半田付け端子 PR：右アングル端子 P：プリント板用端子 PL：左アングル端子 F：タブ#110端子
